WDZN-KYJ(F)Y低煙無鹵電纜-交聯電纜-輻照電纜-聚烯烴電纜-阻燃電纜
本產品適用于額定電壓0.6/1KV及以下的電力線路中作輸送電能用?！ ?BR>
產品執行標準:企業標準：QB/TWB2008-06
輻照原理的說明
輻照交聯是利用輻照產生的高能量β射線，形成高分子自由基，然后高分子自由基重新組合成為交聯鍵，從而使原來的線性分子結構變成三維網狀的分子結構而形成交聯。
輻照交聯低煙無鹵電線電纜的特點
載流量大：輻照交聯電纜，經高能電子束輻照后，材料的分子結構從線形變成三維網狀分子結構，耐溫等級從非交聯的70℃提高到90℃、105℃、125℃、135℃、甚至150℃，比同規格的電纜的載流量提高15-50%。
絕緣電阻大：由于輻照交聯電纜避免了采用氫化物作為阻燃物，因此防止了交聯時出現的預交聯和因絕緣層吸收空氣中的水分而使絕緣電阻下降現象。從而保證了絕緣電阻值。
使用壽命長，過載能力強：由于輻照交聯后的聚稀烴材料的耐溫等級高，老化溫度高，所以延長了電纜在使用過程中循環發熱的使用壽命。
環保、安全：由于電纜所采用的材料都是無鹵環保材料，所以電纜的燃燒特性符合環保要求。
產品質量穩定： 傳統的溫水交聯電纜的質量受水溫度、擠制工藝、交聯添加劑等因素的影響，質量不穩定，而輻照交聯電纜的質量取決于電子束的輻照劑量，輻照劑量是由計算機控制，少了人為的因素，所以質量穩定。
輻照交聯低煙無鹵阻然電線電纜具有難以著火并具有阻止或延緩火焰蔓延的能力，過載能力強，而且，一旦著火，它具有無鹵、低煙、無毒、無腐蝕等特性，適用于如高層建筑、賓館、醫院、地鐵、核電站、隧道、發電廠、礦山、石油、化工等 。
輻照交聯低煙無鹵耐火電線電纜除滿足輻照低煙無鹵阻燃電纜的特性外，它還能在火災條件下滿足線路供電的能力，過載能力強。主要用于火災報警、消防設備、排煙設備、以及緊急通道運輸、照明等應急設施的供電線路中需要耐火的場合。
輻照交聯低煙無鹵電纜的阻燃等級
根據GB/T18380.3-2002規定的試驗條件,輻照低煙無鹵電纜的阻燃等級分為A、B、C、D四個等級
|
阻燃等級 |
供火溫度 |
供火時間 |
成束敷設電纜的非金屬材料體積 |
炭化高度 |
自熄時間 |
|
A |
≥815℃ |
40min |
≥7升/米 |
≤2.5米 |
≤1h |
|
B |
≥815℃ |
40min |
≥3.5升/米 |
≤2.5米 |
≤1h |
|
C |
≥815℃ |
20min |
≥1.5升/米 |
≤2.5米 |
≤1h |
|
D |
≥815℃ |
20min |
≥0.5升/米 |
≤2.5米 |
≤1h |

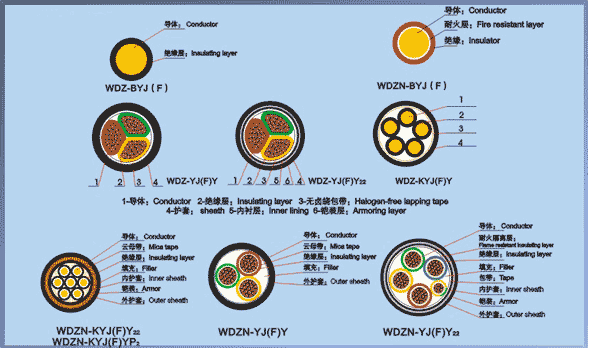

產品結構:
輻照交聯低煙無鹵電纜產品表示方法
輻照交聯低煙無鹵電纜的型號由燃燒特性代號和電纜型號兩部分組成
|
燃燒特性代號
|
名稱 |
代號 |
|
阻燃A級 |
ZA |
|
阻燃B級 |
ZB |
|
阻燃C級 |
ZC |
|
阻燃D級 |
ZD |
|
耐火 |
N |
|
無鹵低煙 |
WD |
|
用途代號
|
名稱 |
代號 |
|
電力 |
省略 |
|
控制 |
K |
|
布線 |
B |
|
材料代號
|
名稱 |
代號 |
|
銅導體 |
省略 |
|
輻照交聯聚乙烯絕緣 |
YJ(F) |
|
聚稀烴護套 |
Y(E) |
|
輻照低煙無鹵電線電纜的允許工作溫度可以為90℃、105℃、125℃、135℃等，表示時在型號后面加上溫度等級105℃、125℃、135℃、90℃可以省略。
產品用型號、額定電壓、芯數、標稱截面和本標準號表示。
例如：
額定電壓600/1000V輻照交聯聚乙烯絕緣聚稀烴護套阻燃B類低煙無鹵電纜，3芯，240mm2
表示為WDZB-YJ(F)Y 600/1000V 3*240 Q/TEC16.06-2005。
額定電壓600/1000V 輻照交聯聚乙烯絕緣聚稀烴護套阻燃B類耐火低煙無鹵電纜，3芯240mm2
表示為 WDZBN-YJ(F)Y 600/1000V 3*240 Q/TEC16.06-2005。
額定電壓450/750V輻照交聯聚乙烯絕緣聚稀烴護套阻燃B類低煙無鹵控制電纜，7芯，1.5mm2
表示為:WDZB-KYJ(F)Y 450/750V 7*1.5 Q/TEC16.06-2005。
電纜的型號及名稱
|
型 號 |
名 稱 |
阻燃級別 |
芯數 |
截面 |
額定電壓 |
|
WDZ-BYJ(F) |
銅芯輻照交聯聚乙烯絕緣低煙無鹵阻燃電線電纜 |
B、C、D |
1 |
1-400 |
450/750V |
|
WDZ-BYJ(F)R |
銅芯輻照交聯聚乙烯絕緣低煙無鹵阻燃軟電線 |
B、C、D |
1 |
1-70 |
450/750V |
|
WDZN-BYJ(F) |
銅芯輻照交聯聚乙烯絕緣低煙無鹵阻燃耐火電線電纜 |
B、C、D |
1 |
1-400 |
450/750V |
|
WDZN-BYJ(F)R |
銅芯輻照交聯聚乙烯絕緣低煙無鹵阻燃耐火軟電纜 |
B、C、D |
1 |
1-70 |
450/750V |
|
WDZ-KYJ(F)Y
(WDZ-KYJ(F)E) |
輻照交聯聚乙烯絕緣聚烯烴護套低煙無鹵阻燃控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZ-KYJ(F)Y22
(WDZ-KYJ(F)E22) |
輻照交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套低煙無鹵阻燃控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZN-KYJ(F)Y
(WDZN-KYJ(F)E) |
輻照交聯聚乙烯絕緣聚烯烴護套低煙無鹵阻燃耐火控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZN-KYJ(F)Y22
(WDZN-KYJ(F)E22) |
輻照交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套低煙無鹵阻燃耐火控制電纜 |
A、B、C、D |
2-61 |
1-10 |
450/750 |
|
WDZ-YJ(F)Y
(WDZ-YJ(F)E) |
輻照交聯聚乙烯絕緣聚烯烴護套低煙無鹵阻燃電力電纜 |
A、B、C、D |
1-5 |
1.5-800 |
600/1000 |
|
WDZ-YJ(F)Y22
(WDZ-YJ(F)E22) |
輻照交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套低煙無鹵阻燃電力電纜 |
A、B、C、D |
1-5 |
1.5-400 |
600/1000 |
|
WDZN-YJ(F)Y
(WDZN-YJ(F)E) |
輻照交聯聚乙烯絕緣聚烯烴護套低煙無鹵阻燃耐火電力電纜 |
A、B、C、D |
1-5 |
1.5-800 |
600/1000 |
|
WDZN-YJ(F)Y22
(WDZN-YJ(F)E22) |
輻照交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套低煙無鹵阻燃耐火電力電纜 |
A、B、C、D |
1-5 |
1.5-400 |
600/1000 |
使用特性
電力電纜的額定電壓U0/U為0.6/1KV?？刂齐娎|的額定電壓U0/U為450/750V，電線電纜的額定電壓U0/U為U0/U及以下。
電纜長期允許工作溫度不超過135℃
安裝時環境溫度不宜低于0℃。
電纜安裝時的*小彎曲半徑:
控制電纜：無鎧裝層的電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
電力電纜的*小彎曲半徑見表3
|
項 目 |
單芯電纜 |
多芯電纜 |
|
無鎧裝 |
有鎧裝 |
無鎧裝 |
有鎧裝 |
|
安裝時*小彎曲半徑 |
20D |
15D |
15D |
12D | D-電纜的外徑
多芯電纜中性線導體標稱截面
|
主絕緣線芯導體
標稱截面mm2 |
中性線導體標稱截面mm2 |
|
3+1、3+2、4+1芯 |
4、5芯 |
|
4 |
2.5 |
4 |
|
6 |
4 |
6 |
|
10 |
6 |
10 |
|
16 |
10 |
16 |
|
25 |
16 |
25 |
|
35 |
16 |
35 |
|
50 |
25 |
50 |
|
70 |
35 |
70 |
|
95 |
50 |
95 |
|
120 |
70 |
120 |
|
150 |
70 |
150 |
|
185 |
95 |
185 |
|
240 |
120 |
240 |
|
300 |
150 |
300 |
|
400 |
185 |
400 | 單芯電纜導電線芯為圓形，16mm2及以上者可以緊壓。多芯電纜線芯截面為35mm2及以下者，其線芯應為圓形，線芯截面在50mm2及以上者為扇形、瓦形或半圓形。四芯電纜中第4芯(中性線芯)可為圓形或扇形。五芯電纜中性線可為圓形或瓦型6mm2及以下者允許由單根導體構成，10mm2及以上者由多根單線組成。成型導體(扇形、瓦形或半圓形)應當緊壓。
主要性能
1、輻照低煙無鹵阻燃型
阻燃性能應能通過GBGB18380的成束電纜燃燒試驗,試驗后電纜燒焦或受影響部分達到的高度應不超過火焰作用點以上2.5m.
鹵酸氣體釋放量試驗應能通過GB/T17650.1-1998鹵酸氣體總量的測定∠5mg/g以及GB/T17650.2-19981用測量PH值和電導率來測定氣體的酸度 (1L水中PH≥4.3 電導率值應不超過10us/mm)
煙密度試驗應能通過GB/T17651.1.2-1998電纜或光纜在特定條件下燃燒的煙密度測定(透光率的*小值≥60%)
導體直流電阻符合GB/T3956的規定
工頻耐壓實驗：電力電纜應經受3500V、5min不擊穿，控制電纜應經受3000V、5min不擊穿。電線電纜應經受2500V、5min不擊穿
應經受-15℃的低溫卷繞試驗或低溫沖擊試驗.試驗后試樣表面應無目力可見的裂紋.
2、輻照低煙無鹵阻燃耐火型
除滿足低煙無鹵燃型的性能以外，其耐火試驗應能通過GB/T19216-2003在火焰條件下電纜或光纜的線路完整性試驗中的規定，在750℃ 90min燃燒，2A熔絲不熔斷。
表5 銅芯輻照交聯聚乙烯絕緣低煙無鹵阻燃電線電纜結構參數
|
截面mm2 |
結構 |
理論外徑mm |
理論重量kg/km |
20℃時導體電阻不大于 Ω/km |
|
根數/直徑 |
絕緣厚度mm |
WDZ-BYJ（F） |
WDN-BYJ（F） |
WDZ-BYJ（F） |
WDN-BYJ（F） |
|
1*1.0 |
1/1.13 |
0.6 |
2.3 |
3.0 |
14.8 |
19.5 |
18.1 |
|
1*1.0 |
7/0.43 |
0.6 |
2.5 |
3.1 |
15.4 |
20.3 |
18.1 |
|
1*1.5 |
1/1.38 |
0.7 |
2.8 |
3.4 |
21.6 |
27.1 |
12.1 |
|
1*1.5 |
7/0.52 |
0.7 |
3.0 |
3.6 |
22.4 |
28.2 |
12.1 |
|
1*2.5 |
1/1.78 |
0.8 |
3.4 |
4.0 |
33.9 |
40.5 |
7.41 |
|
1*2.5 |
7/0.68 |
0.8 |
3.6 |
4.3 |
35.3 |
42.3 |
7.41 |
|
1*4 |
1/2.25 |
0.8 |
3.9 |
4.5 |
49.3 |
56.7 |
4.61 |
|
1*4 |
7/0.85 |
0.8 |
4.2 |
4.8 |
51.1 |
59.0 |
4.61 |
|
1*6 |
1/2.76 |
0.8 |
4.4 |
5.0 |
69.4 |
77.7 |
3.08 |
|
1*6 |
7/1.04 |
0.8 |
4.7 |
5.4 |
71.6 |
80.5 |
3.08 |
|
1*10 |
7/1.35 |
1 |
6.1 |
6.7 |
118.3 |
129.6 |
1.83 |
|
1*16 |
7/1.7 |
1 |
7.2 |
7.8 |
178.6 |
191.8 |
1.15 |
|
1*25 |
7/2.14 |
1.2 |
8.8 |
9.5 |
276.2 |
292.3 |
0.727 |
|
1*35 |
7/2.52 |
1.2 |
10.0 |
10.6 |
373.7 |
391.8 |
0.524 |
|
1*50 |
19/1.78 |
1.4 |
11.7 |
12.3 |
530.5 |
551.7 |
0.387 |
|
1*70 |
19/2.14 |
1.4 |
13.5 |
14.1 |
724.3 |
748.7 |
0.268 |
|
1*95 |
19/2.52 |
1.6 |
15.8 |
16.4 |
981.5 |
1009.9 |
0.193 |
|
1*120 |
37/2.03 |
1.6 |
17.4 |
18.1 |
1220.5 |
1251.7 |
0.153 |
|
1*150 |
37/2.25 |
1.8 |
19.4 |
20.0 |
1525.5 |
1560.1 |
0.124 |
|
1*185 |
37/2.52 |
2 |
21.6 |
22.3 |
1883.2 |
1921.9 |
0.0991 |
|
1*240 |
61/2.25 |
2.2 |
24.7 |
25.3 |
2434.3 |
2478.2 |
0.0754 |
|
1*300 |
61/2.52 |
2.4 |
27.5 |
28.1 |
3034.1 |
3083.0 |
0.0601 |
|
1*400 |
61/2.89 |
2.6 |
31.2 |
31.9 |
4012.3 |
4067.8 |
0.0470 |
表6 軟銅芯輻照交聯聚乙烯絕緣低煙無鹵阻燃電線電纜結構參數
|
截面mm2 |
結構 |
理論外徑mm |
理論重量kg/km |
20℃時導體電阻不大于 Ω/km |
|
根數/直徑 |
絕緣厚度 |
WDZ-BYJ(F) |
WDN-BYJ(F) |
WDZ-BYJ(F) |
WDN-BYJ(F) |
|
1 |
7/0.43 |
0.6 |
2.7 |
3.2 |
18.1 |
22.5 |
18.1 |
|
1．5 |
7/0.52 |
0.6 |
2.9 |
3.5 |
22.9 |
28.1 |
12.1 |
|
2．5 |
19/0.41 |
0.6 |
3.4 |
4.0 |
34.6 |
40.6 |
7.41 |
|
4 |
19/0.52 |
0.7 |
4.2 |
4.6 |
53.9 |
58.4 |
4.61 |
|
6 |
19/0.64 |
0.7 |
4.8 |
5.4 |
76.2 |
84.6 |
3.08 |
|
10 |
49/0.52 |
0.9 |
6.8 |
7.0 |
130.0 |
133.0 |
1.83 |
|
16 |
49/0.64 |
0.9 |
7.9 |
8.5 |
195.3 |
208.6 |
1.15 |
|
25 |
98/0.58 |
1.0 |
9.6 |
9.9 |
297.3 |
307.3 |
0.727 |
|
35 |
133/0.58 |
1.0 |
11.2 |
11.8 |
406.0 |
424.7 |
0.524 |
|
50 |
133/0.68 |
1.2 |
13.2 |
13.4 |
578.9 |
584.7 |
0.387 |
|
70 |
189/0.68 |
1.2 |
15.7 |
16.3 |
793.9 |
819.8 |
0.268 |
表7 WDZ-KYJ（F）Y 輻照交聯聚乙烯絕緣聚烯烴護套低煙無鹵阻燃控制電纜
|
芯數*截面mm2 |
結構 |
外徑mm |
理論重量kg/km |
芯數*截面mm2 |
結構 |
外徑mm |
理論重量kg/km |
芯數*截面mm2 |
結構 |
外徑mm |
理論重量kg/km |
|
2*1.5 |
1/1.38 |
8.4 |
106 |
7*1.5 |
1/1.38 |
11.1 |
233 |
14*1.5 |
1/1.38 |
15.7 |
443 |
|
2*1.5 |
7/0.52 |
8.7 |
116 |
7*1.5 |
7/0.52 |
11.7 |
244 |
14*1.5 |
7/0.52 |
16.5 |
463 |
|
2*2.5 |
1/1.78 |
9.2 |
139 |
7*2.5 |
1/1.78 |
12.9 |
338 |
14*2.5 |
1/1.78 |
17.4 |
607 |
|
2*2.5 |
7/0.68 |
9.7 |
146 |
7*2.5 |
7/0.68 |
13.7 |
360 |
14*2.5 |
7/0.68 |
18.6 |
636 |
|
2*4 |
1/2.25 |
10.1 |
177 |
7*4.0 |
1/2.25 |
14.4 |
459 |
14*4.0 |
1/2.25 |
19.9 |
863 |
|
2*4 |
7/0.85 |
10.7 |
189 |
7*4.0 |
7/0.85 |
15.3 |
479 |
14*4.0 |
7/0.85 |
21.2 |
899 |
|
2*6 |
1/2.76 |
11.1 |
229 |
7*6.0 |
1/2.76 |
15.9 |
613 |
14*6.0 |
1/2.76 |
22.2 |
1165 |
|
2*6 |
7/1.04 |
11.8 |
248 |
7*6.0 |
7/1.04 |
17.0 |
638 |
14*6.0 |
7/1.04 |
23.8 |
1210 |
|
3*1.5 |
1/1.38 |
8.8 |
135 |
8*1.5 |
1/1.38 |
12.6 |
285 |
16*1.5 |
1/1.38 |
16.5 |
494 |
|
3*1.5 |
7/0.52 |
9.2 |
140 |
8*1.5 |
7/0.52 |
13.2 |
298 |
16*1.5 |
7/0.52 |
17.3 |
516 |
|
3*2.5 |
1/1.78 |
9.6 |
176 |
8*2.5 |
1/1.78 |
13.9 |
382 |
16*2.5 |
1/1.78 |
18.7 |
701 |
|
3*2.5 |
7/0.68 |
10.2 |
185 |
8*2.5 |
7/0.68 |
14.8 |
401 |
16*2.5 |
7/0.68 |
20.0 |
734 |
|
3*4 |
1/2.25 |
10.7 |
230 |
8*4.0 |
1/2.25 |
15.4 |
520 |
19*1.5 |
1/1.38 |
17.3 |
566 |
|
3*4 |
7/0.85 |
11.3 |
242 |
8*4.0 |
7/0.85 |
16.4 |
542 |
19*1.5 |
7/0.52 |
18.2 |
591 |
|
3*6.0 |
1/2.76 |
12.4 |
328 |
8*6.0 |
1/2.76 |
17.5 |
715 |
19*2.5 |
1/1.78 |
19.7 |
807 |
|
3*6.0 |
7/1.04 |
13.1 |
342 |
8*6.0 |
7/1.04 |
18.7 |
746 |
19*2.5 |
7/0.68 |
21.0 |
845 |
|
4*1.5 |
1/1.38 |
9.5 |
164 |
10*1.5 |
1/1.38 |
14.5 |
350 |
24*1.5 |
1/1.38 |
20.5 |
724 |
|
4*1.5 |
7/0.52 |
9.9 |
171 |
10*1.5 |
7/0.52 |
15.2 |
365 |
24*1.5 |
7/0.52 |
21.6 |
757 |
|
4*2.5 |
1/1.78 |
10.5 |
217 |
10*2.5 |
1/1.78 |
16.1 |
470 |
24*2.5 |
1/1.78 |
22.9 |
1002 |
|
4*2.5 |
7/0.68 |
11.1 |
228 |
10*2.5 |
7/0.68 |
17.2 |
495 |
24*2.5 |
7/0.68 |
24.4 |
1049 |
|
4*4.0 |
1/2.25 |
12.2 |
311 |
10*4. |
1/2.25 |
18.4 |
663 |
27*1.5 |
1/1.38 |
20.9 |
793 |
|
4*4.0 |
7/0.85 |
12.9 |
324 |
10*4.0 |
7/0.85 |
19.6 |
692 |
27*1.5 |
7/0.52 |
22.0 |
828 |
|
4*6.0 |
1/2.76 |
13.4 |
411 |
10*6.0 |
1/2.76 |
20.4 |
884 |
27*2.5 |
1/1.78 |
23.4 |
1103 |
|
4*6.0 |
7/1.04 |
14.3 |
428 |
10*6.0 |
7/1.04 |
21.9 |
925 |
27*2.5 |
7/0.68 |
25.0 |
1154 |
|
5*1.5 |
1/1.38 |
10.3 |
175 |
12*1.5 |
1/1.38 |
14.9 |
393 |
30*1.5 |
1/1.38 |
21.6 |
865 |
|
5*1.5 |
7/0.52 |
10.8 |
183 |
12*1.5 |
7/0.52 |
15.7 |
410 |
30*1.5 |
7/0.52 |
22.8 |
903 |
|
5*2.5 |
1/1.78 |
12.0 |
260 |
12*2.5 |
1/1.78 |
16.6 |
535 |
30*2.5 |
1/1.78 |
24.2 |
1207 |
|
5*2.5 |
7/0.68 |
12.7 |
272 |
12*2.5 |
7/0.68 |
17.7 |
561 |
30*2.5 |
7/0.68 |
25.9 |
1263 |
|
5*4.0 |
1/2.25 |
13.3 |
349 |
12*4.0 |
1/2.25 |
19.0 |
758 |
37*1.5 |
1/1.38 |
23.3 |
1033 |
|
5*4.0 |
7/0.85 |
14.1 |
363 |
12*4.0 |
7/0.85 |
20.2 |
791 |
37*1.5 |
7/0.52 |
24.5 |
1078 |
|
5*6.0 |
1/2.76 |
14.6 |
463 |
12*6.0 |
1/2.76 |
21.1 |
1019 |
37*2.5 |
1/1.78 |
26.1 |
1451 |
|
5*6.0 |
7/1.04 |
15.6 |
480 |
12*6.0 |
7/1.04 |
22.6 |
1060 |
37*2.5 |
7/0.68 |
27.9 |
1517 |
表8 WDZN-KYJ（F）Y 輻照交聯聚乙烯絕緣聚烯烴護套低煙無鹵阻燃耐火電力控制電纜
|
芯數*截面mm2 |
結構 |
外徑mm |
理論重量kg/km |
芯數*截面mm2 |
結構 |
外徑mm |
理論重量kg/km |
芯數*截面mm2 |
結構 |
外徑mm |
理論重量kg/km |
|
2*1.5 |
1/1.38 |
10.0 |
165 |
7*1.5 |
1/1.38 |
13.5 |
284 |
14*1.5 |
1/1.38 |
18.9 |
542 |
|
2*1.5 |
7/0.52 |
10.4 |
186 |
7*1.5 |
7/0.52 |
14.0 |
297 |
14*1.5 |
7/0.52 |
19.7 |
566 |
|
2*2.5 |
1/1.78 |
10.8 |
210 |
7*2.5 |
1/1.78 |
15.3 |
397 |
14*2.5 |
1/1.78 |
20.7 |
715 |
|
2*2.5 |
7/0.68 |
11.4 |
217 |
7*2.5 |
7/0.68 |
16.0 |
422 |
14*2.5 |
7/0.68 |
21.8 |
750 |
|
2*4 |
1/2.25 |
11.8 |
249 |
7*4.0 |
1/2.25 |
16.7 |
523 |
14*4.0 |
1/2.25 |
23.1 |
985 |
|
2*4 |
7/0.85 |
12.4 |
258 |
7*4.0 |
7/0.85 |
17.6 |
546 |
14*4.0 |
7/0.85 |
24.5 |
1028 |
|
2*6 |
1/2.76 |
12.8 |
299 |
7*6.0 |
1/2.76 |
18.2 |
682 |
14*6.0 |
1/2.76 |
25.4 |
1298 |
|
2*6 |
7/1.04 |
13.5 |
310 |
7*6.0 |
7/1.04 |
19.3 |
711 |
14*6.0 |
7/1.04 |
27.0 |
1332 |
|
3*1.5 |
1/1.38 |
10.6 |
196 |
8*1.5 |
1/1.38 |
15.1 |
355 |
16*1.5 |
1/1.38 |
19.9 |
605 |
|
3*1.5 |
7/0.52 |
11.0 |
203 |
8*1.5 |
7/0.52 |
15.7 |
370 |
16*1.5 |
7/0.52 |
20.7 |
631 |
|
3*2.5 |
1/1.78 |
11.4 |
248 |
8*2.5 |
1/1.78 |
16.4 |
457 |
16*2.5 |
1/1.78 |
22.2 |
826 |
|
3*2.5 |
7/0.68 |
12.0 |
258 |
8*2.5 |
7/0.68 |
17.3 |
479 |
16*2.5 |
7/0.68 |
23.4 |
866 |
|
3*4 |
1/2.25 |
12.4 |
304 |
8*4.0 |
1/2.25 |
18.0 |
604 |
19*1.5 |
1/1.38 |
20.9 |
695 |
|
3*4 |
7/0.85 |
,
13.1 |
316 |
8*4.0 |
7/0.85 |
18.9 |
630 |
19*1.5 |
7/0.52 |
21.8 |
726 |
|
3*6.0 |
1/2.76 |
14.1 |
412 |
8*6.0 |
1/2.76 |
20.0 |
808 |
19*2.5 |
1/1.78 |
23.3 |
952 |
|
3*6.0 |
7/1.04 |
14.9 |
427 |
8*6.0 |
7/1.04 |
21.2 |
844 |
19*2.5 |
7/0.68 |
24.6 |
998 |
|
4*1.5 |
1/1.38 |
11.5 |
237 |
10*1.5 |
1/1.38 |
17.5 |
442 |
24*1.5 |
1/1.38 |
24.7 |
890 |
|
4*1.5 |
7/0.52 |
11.9 |
249 |
10*1.5 |
7/0.52 |
18.2 |
461 |
24*1.5 |
7/0.52 |
25.8 |
929 |
|
4*2.5 |
1/1.78 |
12.4 |
293 |
10*2.5 |
1/1.78 |
19.1 |
569 |
24*2.5 |
1/1.78 |
27.1 |
1183 |
|
4*2.5 |
7/0.68 |
13.0 |
305 |
10*2.5 |
7/0.68 |
20.1 |
596 |
24*2.5 |
7/0.68 |
28.7 |
1240 |
|
4*4.0 |
1/2.25 |
14.2 |
409 |
10*4. |
1/2.25 |
21.4 |
779 |
27*1.5 |
1/1.38 |
25.2 |
976 |
|
4*4.0 |
7/0.85 |
14.9 |
425 |
10*4.0 |
7/0.85 |
22.6 |
813 |
27*1.5 |
7/0.52 |
26.4 |
1019 |
|
4*6.0 |
1/2.76 |
15.4 |
504 |
10*6.0 |
1/2.76 |
23.4 |
1008 |
27*2.5 |
1/1.78 |
27.7 |
1303 |
|
4*6.0 |
7/1.04 |
16.3 |
523 |
10*6.0 |
7/1.04 |
24.8 |
1055 |
27*2.5 |
7/0.68 |
29.3 |
1365 |
|
5*1.5 |
1/1.38 |
12.4 |
286 |
12*1.5 |
1/1.38 |
18.0 |
480 |
30*1.5 |
1/1.38 |
26.1 |
1065 |
|
5*1.5 |
7/0.52 |
12.9 |
295 |
12*1.5 |
7/0.52 |
18.8 |
501 |
30*1.5 |
7/0.52 |
27.3 |
1112 |
|
5*2.5 |
1/1.78 |
14.1 |
373 |
12*2.5 |
1/1.78 |
19.7 |
630 |
30*2.5 |
1/1.78 |
28.7 |
1427 |
|
5*2.5 |
7/0.68 |
14.8 |
413 |
12*2.5 |
7/0.68 |
20.7 |
660 |
30*2.5 |
7/0.68 |
30.4 |
1496 |
|
5*4.0 |
1/2.25 |
15.4 |
490 |
12*4.0 |
1/2.25 |
22.0 |
865 |
37*1.5 |
1/1.38 |
28.1 |
1274 |
|
5*4.0 |
7/0.85 |
16.2 |
508 |
12*4.0 |
7/0.85 |
23.3 |
903 |
37*1.5 |
7/0.52 |
29.4 |
1330 |
|
5*6.0 |
1/2.76 |
16.8 |
606 |
12*6.0 |
1/2.76 |
24.1 |
1135 |
37*2.5 |
1/1.78 |
30.9 |
1716 |
|
5*6.0 |
7/1.04 |
17.7 |
628 |
12*6.0 |
7/1.04 |
25.6 |
1182 |
37*2.5 |
7/0.68 |
32.8 |
1798 |
表9 WDZ-YJ（F）Y 輻照交聯聚乙烯絕緣聚烯烴護套低煙無鹵阻燃電力電纜
|
規格
芯數*截面mm2 |
理論外徑mm |
理論重量kg/km |
規格
芯數*截面mm2 |
理論外徑mm |
理論重量kg/km |
規格
芯數*截面mm2 |
理論外徑mm |
理論重量kg/km |
|
1*1.5 |
5.6 |
54 |
3*35 |
23.4 |
1361 |
3*10+1*6 |
16.4 |
565 |
|
1*2.5 |
6.0 |
68 |
3*50 |
23.6 |
1768 |
3*16+1*10 |
18.5 |
807 |
|
1*4 |
6.5 |
87 |
3*70 |
27.0 |
2393 |
3*25+1*16 |
22.3 |
1225 |
|
1*6 |
7.0 |
111 |
3*95 |
30.1 |
3147 |
3*35+1*16 |
24.1 |
1529 |
|
1*10 |
8.3 |
162 |
3*120 |
33.5 |
3932 |
3*50+1*25 |
25.9 |
2063 |
|
1*16 |
9.0 |
225 |
3*150 |
37.3 |
4919 |
3*70+1*35 |
29.9 |
2806 |
|
1*25 |
10.6 |
331 |
3*185 |
41.3 |
6044 |
3*95+1*50 |
33.8 |
3744 |
|
1*35 |
11.6 |
434 |
3*240 |
46.7 |
7771 |
3*120+1*70 |
37.4 |
4734 |
|
1*50 |
13.2 |
594 |
4*1.5 |
10.7 |
193 |
3*150+1*70 |
41.2 |
5721 |
|
1*70 |
15.1 |
811 |
4*2.5 |
11.7 |
245 |
3*185+1*95 |
46.2 |
7127 |
|
1*95 |
16.8 |
1068 |
4*4 |
12.8 |
319 |
3*240+1*120 |
51.9 |
9113 |
|
1*120 |
18.5 |
1324 |
4*6 |
14.0 |
415 |
3*300+1*150 |
57.5 |
11291 |
|
1*150 |
20.6 |
1653 |
4*10 |
17.2 |
615 |
3*2.5+2*1.5 |
12.2 |
265 |
|
1*185 |
22.8 |
2032 |
4*16 |
19.0 |
865 |
3*4+2*2.5 |
13.3 |
343 |
|
1*240 |
25.4 |
2583 |
4*25 |
23.2 |
1329 |
3*6+2*4 |
14.7 |
453 |
|
1*300 |
30.1 |
3237 |
4*35 |
25.6 |
1734 |
3*10+2*6 |
17.3 |
651 |
|
1*400 |
33.7 |
4270 |
4*50 |
26.2 |
2302 |
3*16+2*10 |
20.3 |
948 |
|
1*500 |
38.0 |
5313 |
4*70 |
30.5 |
3146 |
3*25+2*16 |
23.7 |
1418 |
|
1*630 |
42.1 |
6658 |
4*95 |
34.4 |
4145 |
3*35+2*16 |
25.4 |
1720 |
|
1*800 |
46.9 |
8372 |
4*120 |
38.0 |
5200 |
3*50+2*25 |
26.2 |
2317 |
|
2*1.5 |
9.6 |
130 |
4*150 |
42.3 |
6481 |
3*70+2*35 |
30.4 |
3156 |
|
2*2.5 |
10.4 |
159 |
4*185 |
46.9 |
7966 |
3*95+2*50 |
34.1 |
4236 |
|
2*4 |
11.3 |
204 |
4*240 |
53.1 |
10245 |
3*120+2*70 |
37.3 |
5415 |
|
2*6 |
12.3 |
259 |
4*300 |
59.4 |
12702 |
3*150+2*70 |
41.8 |
6412 |
|
2*10 |
14.9 |
385 |
5*1.5 |
11.5 |
226 |
3*185+2*95 |
46.9 |
8063 |
|
2*16 |
16.4 |
514 |
5*2.5 |
12.6 |
290 |
3*240+2*120 |
52.7 |
10273 |
|
2*25 |
20.0 |
754 |
5*4 |
13.9 |
385 |
4*2.5+1*1.5 |
12.4 |
277 |
|
2*35 |
22.0 |
965 |
5*6 |
15.2 |
499 |
4*4+1*2.5 |
13.6 |
361 |
|
2*50 |
20.2 |
1220 |
5*10 |
18.7 |
745 |
4*6+1*4 |
15.0 |
476 |
|
2*70 |
23.0 |
1642 |
5*16 |
20.7 |
1054 |
4*10+1*6 |
18.0 |
695 |
|
2*95 |
24.8 |
2132 |
5*25 |
25.5 |
1625 |
4*16+1*10 |
20.7 |
1003 |
|
2*120 |
27.4 |
2653 |
5*35 |
28.4 |
2144 |
4*25+1*16 |
24.6 |
1522 |
|
2*150 |
30.7 |
3306 |
5*50 |
28.9 |
2862 |
4*35+1*16 |
26.8 |
1924 |
|
2*185 |
34.2 |
4080 |
5*70 |
33.9 |
3916 |
4*50+1*25 |
26.6 |
2578 |
|
2*240 |
38.4 |
5209 |
5*95 |
38.1 |
5178 |
4*70+1*35 |
31.1 |
3540 |
|
3*1.5 |
10.0 |
162 |
5*120 |
41.7 |
6468 |
4*95+1*50 |
34.8 |
4696 |
|
3*2.5 |
10.8 |
202 |
5*150 |
46.4 |
8084 |
4*120+1*70 |
37.8 |
5923 |
|
3*4 |
11.9 |
258 |
5*185 |
52.1 |
9971 |
4*150+1*70 |
43.0 |
7256 |
|
3*6 |
13.0 |
329 |
5*240 |
58.3 |
12769 |
4*185+1*95 |
48.1 |
9033 |
|
3*10 |
15.7 |
487 |
3*2.5+1*1.5 |
11.4 |
232 |
4*240+1*120 |
54.1 |
11544 |
|
3*16 |
17.4 |
678 |
3*4+1*2.5 |
12.5 |
300 |
|
3*25 |
21.2 |
1053 |
3*6+1*4 |
13.7 |
387 |
表10 WDZ-YJ（F）Y22 輻照交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套低煙無鹵電力電纜
|
規格
芯數*截面mm2 |
理論外徑mm |
理論重量kg/km |
規格
芯數*截面mm2 |
理論外徑mm |
理論重量kg/km |
規格
芯數*截面mm2 |
理論外徑mm |
理論重量kg/km |
|
2*1.5 |
12.8 |
264 |
4*10 |
20.4 |
846 |
3*50+1*25 |
30.7 |
2722 |
|
2*2.5 |
13.6 |
304 |
4*16 |
22.2 |
1120 |
3*70+1*35 |
34.7 |
3560 |
|
2*4 |
14.5 |
361 |
4*25 |
26.4 |
1638 |
3*95+1*50 |
38.5 |
4568 |
|
2*6 |
15.5 |
429 |
4*35 |
29.0 |
2091 |
3*120+1*70 |
42.5 |
5691 |
|
2*10 |
18.1 |
587 |
4*50 |
29.6 |
2659 |
3*150+1*70 |
46.4 |
6797 |
|
2*16 |
19.6 |
736 |
4*70 |
35.3 |
3881 |
3*185+1*95 |
51.7 |
8358 |
|
2*25 |
23.2 |
1022 |
4*95 |
39.3 |
4988 |
3*240+1*120 |
57.7 |
10522 |
|
2*35 |
25.2 |
1259 |
4*120 |
42.9 |
6105 |
3*2.5+2*1.5 |
15.4 |
432 |
|
2*50 |
23.4 |
1490 |
4*150 |
47.5 |
7535 |
3*4+2*2.5 |
16.5 |
526 |
|
2*70 |
26.2 |
1949 |
4*185 |
52.3 |
9156 |
3*6+2*4 |
17.9 |
653 |
|
2*95 |
28.2 |
2477 |
4*240 |
58.5 |
11584 |
3*10+2*6 |
20.5 |
885 |
|
2*120 |
32.2 |
3331 |
4*300 |
64.9 |
14227 |
3*16+2*10 |
23.5 |
1220 |
|
2*150 |
35.5 |
4059 |
5*1.5 |
14.7 |
386 |
3*25+2*16 |
26.9 |
1734 |
|
2*185 |
38.8 |
4891 |
5*2.5 |
15.8 |
463 |
3*35+2*16 |
28.8 |
2073 |
|
2*240 |
43.4 |
6164 |
5*4 |
17.1 |
575 |
3*50+2*25 |
29.6 |
2680 |
|
3*1.5 |
13.2 |
302 |
5*6 |
18.4 |
706 |
3*70+2*35 |
35.2 |
3904 |
|
3*2.5 |
14.0 |
353 |
5*10 |
21.9 |
997 |
3*95+2*50 |
38.9 |
5067 |
|
3*4 |
15.1 |
422 |
5*16 |
23.9 |
1332 |
3*120+2*70 |
42.3 |
6344 |
|
3*6 |
16.2 |
507 |
5*25 |
28.9 |
1979 |
3*150+2*70 |
47.0 |
7475 |
|
3*10 |
18.9 |
701 |
5*35 |
33.0 |
2824 |
3*185+2*95 |
52.1 |
9246 |
|
3*16 |
20.6 |
912 |
5*50 |
33.5 |
3555 |
3*240+2*120 |
58.1 |
11629 |
|
3*25 |
24.4 |
1337 |
5*70 |
38.7 |
4744 |
4*2.5+1*1.5 |
15.6 |
448 |
|
3*35 |
26.6 |
1672 |
5*95 |
42.9 |
6100 |
4*4+1*2.5 |
16.8 |
547 |
|
3*50 |
26.8 |
2082 |
5*120 |
46.9 |
7527 |
4*6+1*4 |
18.2 |
679 |
|
3*70 |
31.8 |
3061 |
5*150 |
51.6 |
9256 |
4*10+1*6 |
21.2 |
938 |
|
3*95 |
34.9 |
3887 |
5*185 |
57.7 |
11347 |
4*16+1*10 |
23.9 |
1281 |
|
3*120 |
38.3 |
4750 |
5*240 |
64.1 |
14335 |
4*25+1*16 |
28.0 |
1864 |
|
3*150 |
42.1 |
5823 |
3*2.5+1*1.5 |
14.6 |
391 |
4*35+1*16 |
31.6 |
2587 |
|
3*185 |
46.5 |
7093 |
3*4+1*2.5 |
15.7 |
472 |
4*50+1*25 |
31.4 |
3258 |
|
3*240 |
51.9 |
8951 |
3*6+1*4 |
16.9 |
574 |
4*70+1*35 |
35.7 |
4306 |
|
4*1.5 |
13.9 |
342 |
3*10+1*6 |
19.6 |
786 |
4*95+1*50 |
39.8 |
5594 |
|
4*2.5 |
14.9 |
407 |
3*16+1*10 |
21.7 |
1056 |
4*120+1*70 |
43.0 |
6921 |
|
4*4 |
16.0 |
495 |
3*25+1*16 |
25.5 |
1522 |
4*150+1*70 |
48.4 |
8411 |
|
4*6 |
17.2 |
607 |
3*35+1*16 |
27.3 |
1849 |
4*185+1*95 |
53.5 |
10318 |
|
4*240+1*120 |
59.9 |
13050 | 交貨長度
輻照低煙無鹵電線；成圈長度為100米，成盤長度應不小于100米，計量誤差應不超過±5%。允許長度不小于20米的短段交貨，其數量應不超過交貨總長度的10%，每件中的短大數量應不超過5個，根據雙方協議允許任何長度交貨。
輻照低煙無鹵電力電纜、控制電纜：交貨長度應不小于100m,計量誤差應不大于±0.5%.根據雙方協議，允許以任何長度的電纜交貨 。
包裝標志及運輸
電纜應妥善包裝在電纜盤上交貨，電纜伸出的長度應不小于300mm,端頭上應用電纜封套可靠密封。
每個電纜包裝上應附有產品質量證明單，證明單放在不透水的袋內，并固定在電纜盤側。
每個電纜盤外側應標明：
a、制造廠名稱或商標
b、電纜型號及規格
c、長度m
d、制造日期：年 月
e、標準編號
f、毛重kg：
g、表示電纜盤正確旋轉方向的符號
運輸和保管
a、線盤不允許平放
b、運輸中嚴禁從高處仍下裝有電纜的電纜盤，嚴禁機械損失電纜。
c、吊裝包裝件時嚴禁幾盤同時起吊。在車輛、船舶等運輸工具上，電纜盤必須放穩，并用合適的方法固定，防止互撞或翻倒。 |
商務部客服
