氟F46安裝線AF-200 AFP-200發布時間：2020-10-16
點擊量：0
|
|
| 說明: |

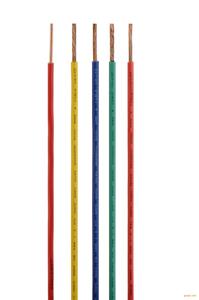

氟46安裝線
1.1 概述
氟-46安裝線按照企業標準生產。該類產品具有卓越的耐高溫性能，優良的化學性能，耐潮濕、阻燃等優點。主要用于高溫條件下600V以下電子設備、儀器儀表線路、飛機布線及其它電器裝置的內部連接等。
1.2 產品型號及結構：（示意圖）
1.3 產品主要性能
1. 額定電壓 ：交流 600V
2. 額定溫度 ：200℃
3. ****使用環境溫度 ：-65℃
4. 屏蔽編織密度應不小于80%，可以3米以上交貨.
1.4 常用規格結構數據表（可根據用戶特殊需要定做）
標稱
截面
mm2 |
導體結構
根數/直徑mm |
平均外徑mm |
電線計算重量 kg/km |
20℃時導體直流電阻****值Ω/km |
| AF-200 |
AFP-200
上限 |
AF-200 |
AFP-200 |
| 0.06 |
7/0.10 |
0.80±0.10 |
1.35 |
2.02 |
5.27 |
349 |
| 0.12 |
7/0.16 |
1.00±0.10 |
1.60 |
2.83 |
6.55 |
151 |
| 0.20 |
7/0.20 |
1.15±0.10 |
1.75 |
3.84 |
7.73 |
82 |
| 0.35 |
19/0.16 |
1..40±0.10 |
2.05 |
5.54 |
10.31 |
49.5 |
| 0.50 |
19/0.18 |
1.50±0.15 |
2.25 |
8.08 |
11.38 |
39 |
| 0.75 |
19/0.23 |
1.75±0.15 |
2.40 |
10.2 |
15.66 |
24.1 |
| 1.00 |
19/0.26 |
1.95±0.15 |
2.65 |
12.1 |
18.73 |
19.0 |
| 1.50 |
19/0.32 |
2.30±0.20 |
3.10 |
14.9 |
26.71 |
12.4 |
| 2.00 |
19/0.37 |
2.60±0.20 |
3.40 |
18.5 |
34.53 |
9.4 |
| 2.50 |
19/0.41 |
2.80±0.20 |
3.70 |
22.5 |
42.50 |
7.62 |
| 3.00 |
37/0.32 |
3..20±0.20 |
4.10 |
31.5 |
47.94 |
6.3 |
| 4.00 |
37/0.37 |
3.60±0.25 |
4.50 |
35.9 |
62.58 |
5.0 |
| 5.00 |
37/0.40 |
4.00±0.25 |
4.80 |
46.9 |
75.52 |
4.1 |
| 6.00 |
37/0.45 |
4.40±0.25 |
5.10 |
56.2 |
84.63 |
3.3 |
| |
|
|
|
|
|
|
|
注：P1為鍍錫銅線編織
可根據客戶的需要訂做多股絞合屏蔽，多股絞合護套電纜 | |
